Mokslas

Atgal

Paviršiaus chemija ir nanotechnologijos

Elektrocheminės medžiagotyros skyriuje pirmą kartą pasaulinėje praktikoje sukurtas aliuminio paviršiaus anodavimo procesas, įgalinantis suformuoti naujo dizaino aliuminio ir grafeno oksidų kompozicines dangas, pasižyminčias grafeno dariniams būdingu kietumu, cheminiu atsparumu, bei neįprastomis anodiniams Al oksidams optinėmis savybėmis su draustine energija 1.53 eV.

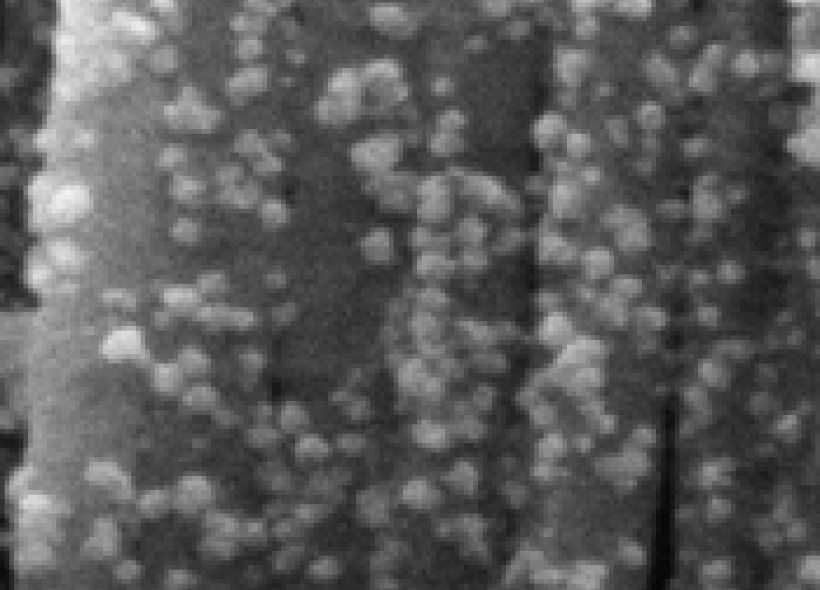

Sukurta metodika, leidžianti tolygiai dekoruoti nanovamzdelines TiO2 plėveles žemesnės draustinės juostos puslaidininkių, pvz. Cu2O, CuO, CuxSey, Fe2O3, MoS2 nanodalelėmis. Keičiant žadinimo spindulio energiją galima ‚išgryninti‘ arba transformuoti MoS2 į Mo oksidines fazes, kas atveria naujas galimybes lazeriniam piešimui.
Atliekami magnetinių nanodalelių sintezės bei bei panaudojimo nanomedicinoje tyrimai. Pasiūlyta nauja metodika padengti kobalto ferito daleles auksu, panaudojant metionino amino rūgštį kaip reduktorių. Parodyta, kad kobalto ferito nanodalelių dydis turi lemiamos reikšmės jų antimikrobinėm savybėm: kuo mažesnės nanodalelės, tuo stipresnis poveikis Candida grupės mikrobams.
Rasti nauji pigūs aukso rūgšties reduktoriai iki raudonai liuminescuojančių nanoklasterių, kurie po dializės gali detektuoti krūties vėžio auglius.

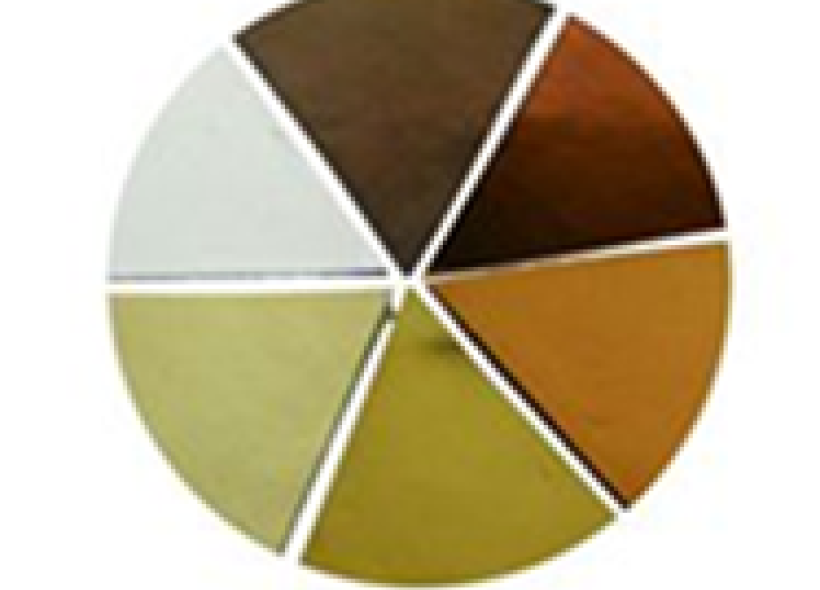

Sukurtas aliuminio anodinių oksidinių plėvelių dekoravimo sidabro nanodalelėmis kelias leidžia padengti Al maistines folijas aukso spalvos antimikrobinėmis savybėmis pasižyminčiomis dangomis.

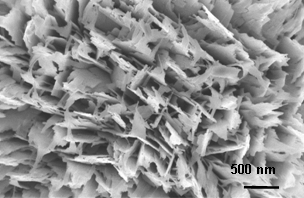

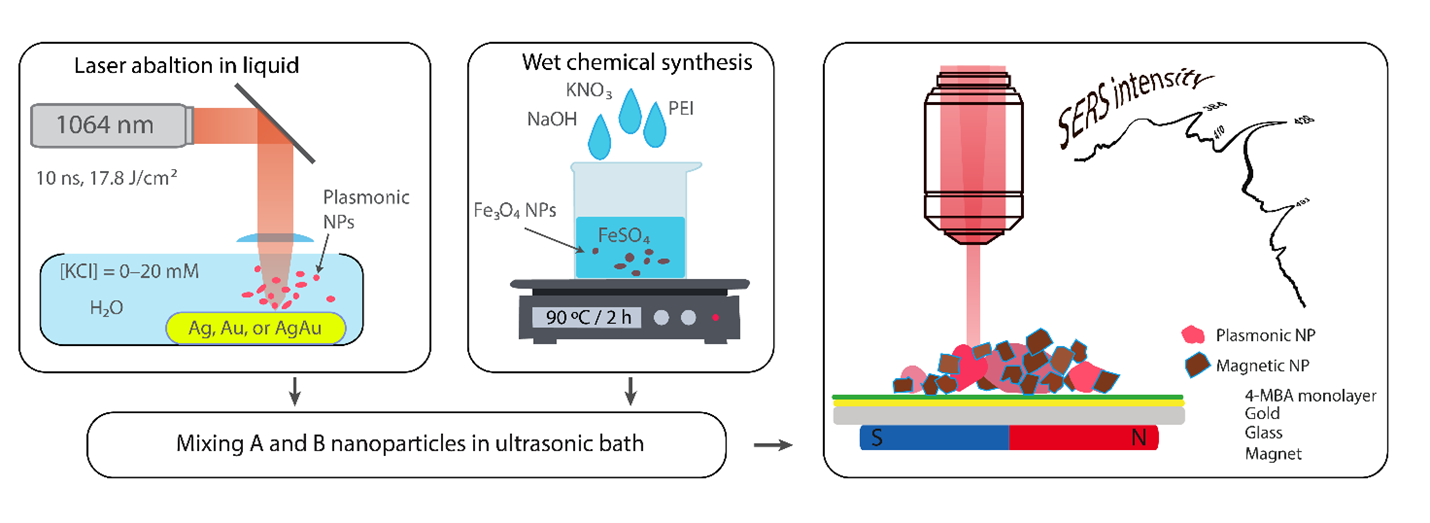

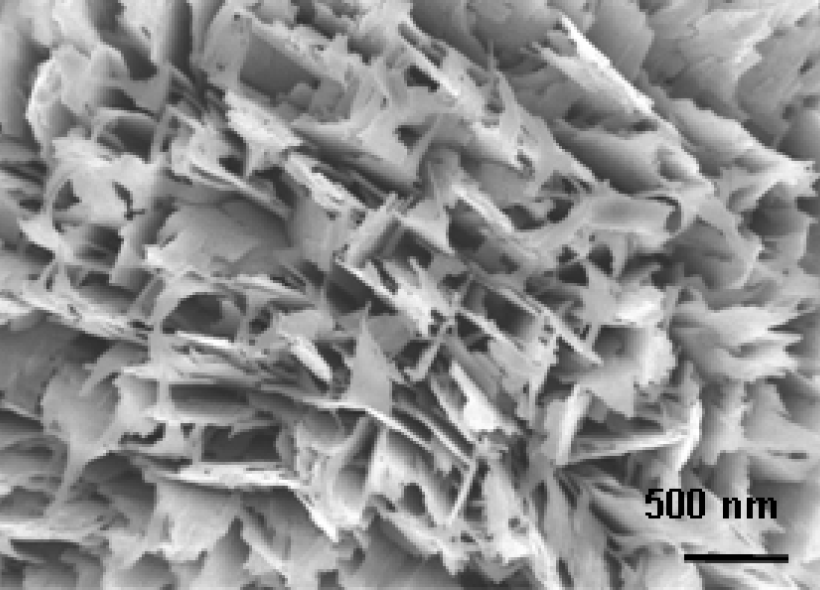

Cheminės oksidacijos būdu ant Cu folijos suformuotas nanostruktūrizuotas CuO sluoksnis, kurio tikrasis paviršius apie 250 kartų viršija geometrinį. Tokią struktūrą padengus auksu, gautas puikus substratas paviršiumi aktyvintos Ramano spektroskopijos (SERS) tyrimams.
Šių metodų kompetencija yra sukaupta
Elektrocheminės medžiagotyros skyriuje (vadovas habil. dr. R. Ramanauskas)
Katalizės skyriuje (vadovas prof. E. Norkus)
Spektrochemijos laboratorijoje (vadovas prof. G. Niaura)

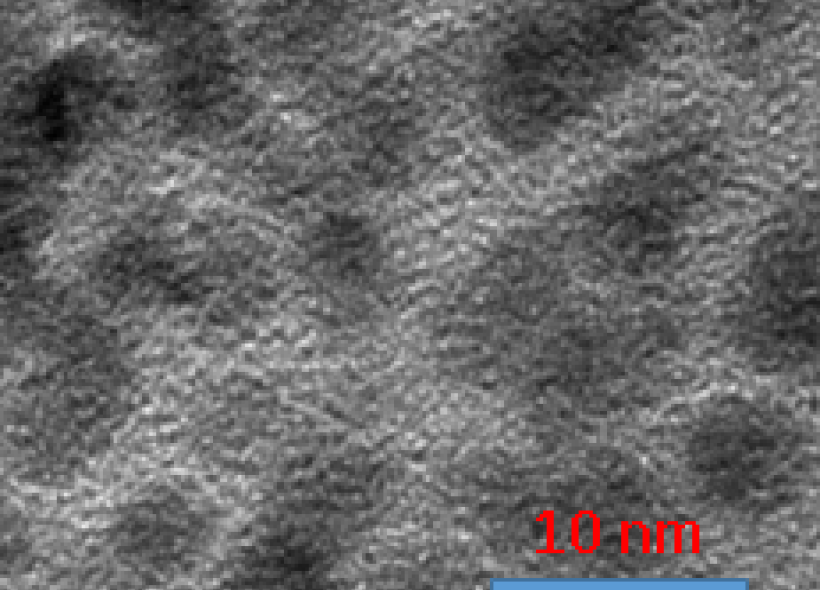

Galerija
